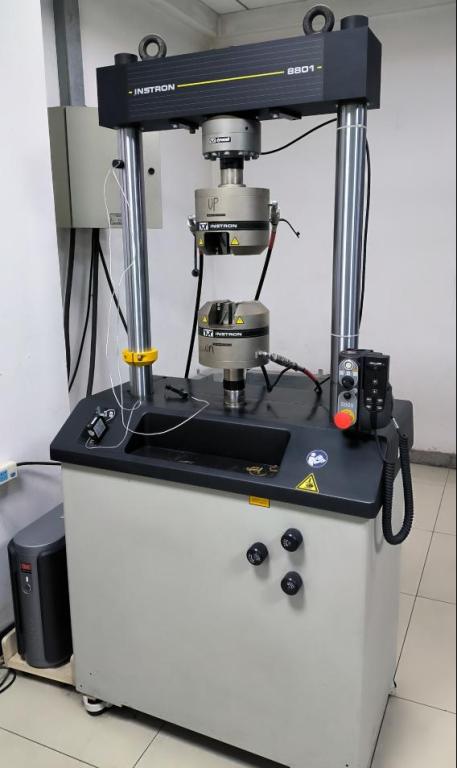

电液伺服疲劳试验机
1.仪器型号：Instron8801
2.制造厂商：美国英斯特朗
3.功能说明：
变动载荷是引起疲劳破坏的外力，是指载荷大小甚至方向均随时间变化的载荷，其在单位面积上的平均值为变动应力。变动应力分为循环应力和无规则随机变动应力。循环应力的波形有正弦波、矩形波和三角形波等。
疲劳试验指在载荷下进行试验以提供材料或零部件的某种疲劳数据的试验。疲劳试验按失效循环次数可分为高周疲劳试验和低周疲劳试验。高周疲劳试验以应力为基本控制参数，低周疲劳试验以应变为基本控制参数。
本仪器主要针对片状试样和棒状试样进行室温疲劳试验。
4.性能指标：
性能指标 |
参数 |
最大间距 |
1423mm |
动态载荷容量 |
±100 kN |
作动缸冲程 |
150 mm |
测试环境 |
温度：室温（25℃~38℃）；湿度：10%~90% |
载荷传感器 |
Dynacell™ 额定疲劳级载荷传感器 |
载荷测量精度 |
示值的±0.002%（至载荷传感器满量程的1/250） |
液压源 |
207 Bar |
数控系统 |
数字化8800MT 控制器 |
5.样品要求：

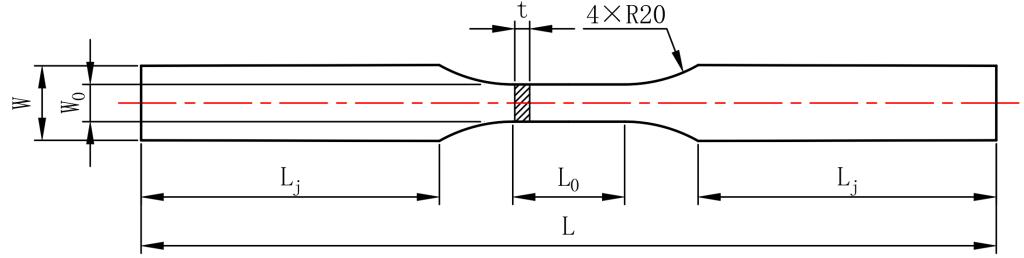

（1）片状疲劳试样（室温）：参照国标GB/T 41154-2021或下图。
L——总长度，L = L0+2×(Lj+2)，L≤150 mm；
L0——标距长度，通常取15或20 mm；
Lj——夹持段长度，通常取30~40mm；
W——试样夹持段宽度，W = W0+4，W≤ 30 mm；
W0——标距段宽度，通常取4~6 mm；
t——试样厚度，通常取2 mm。

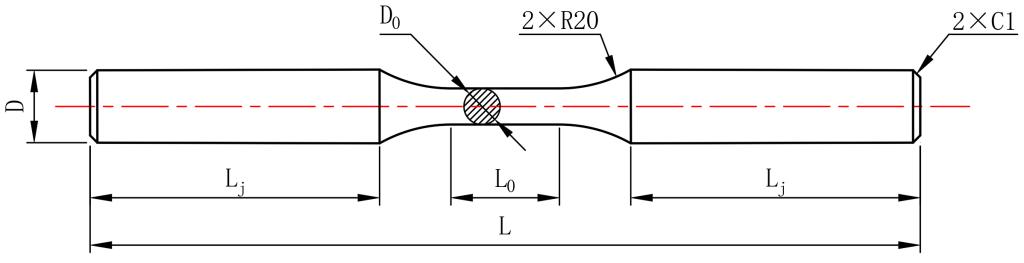

（2）棒状疲劳试样（室温）：参见国标GB/T 41154-2021或下图
L——总长度，L = L0+2×(Lj+2)，L≤150 mm；
L0——标距长度，通常取15或20 mm；
Lj——夹持段长度，通常取30~40 mm；
D——试样夹持段直径，D≥D0+4且D≤ φ15 mm；
D0——标距段直径，通常取φ4~6 mm。
【注】所有送测试样要求表面打磨至7000目，无明显缺陷。
6.收费标准：
校内：50元/样品；校外：120元/样品
备注：试样自备
